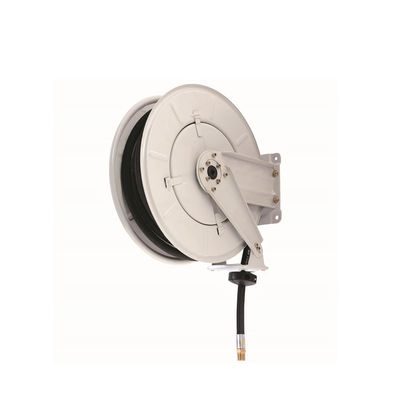

YEEDA YD53-012 से YD53-018 हेवी ड्यूटी रिट्रेक्टेबल वॉल-माउंटेड होज़ रील
उत्पाद विनिर्देश
मॉडल-विशिष्ट पैरामीटर सारांश
| मॉडल (आइटम नंबर 610) |
होज़ सामग्री |
होज़ I.D. |
होज़ की लंबाई |
कार्यशील दबाव |
कनेक्शन आकार |
आदर्श तरल/कार्य |
| YD53-012 |
SAE 100 R1AT |
1/4" |
15m (50FT) |
20-187 बार |
1/4" |
मोटर तेल, कम से मध्यम दबाव स्नेहन |
| YD53-013 |
SAE 100 R2AT |
1/4" |
15m (50FT) |
350 बार |
1/4" |
उच्च दबाव ग्रीस, हेवी-ड्यूटी स्नेहन |
| YD53-014 |
SAE 100 R1AT |
5/16" |
15m (50FT) |
20-166 बार |
1/4" |
मध्यम-चिपचिपापन मोटर तेल, सटीक स्नेहन |
| YD53-015 |
SAE 100 R1AT |
3/8" |
15m (50FT) |
20-153 बार |
3/8" |
उच्च-प्रवाह मोटर तेल, बड़े मशीनरी स्नेहन |
| YD53-016 |
SAE 100 R2AT |
3/8" |
15m (50FT) |
280 बार |
3/8" |
उच्च दबाव ग्रीस, औद्योगिक गियरबॉक्स स्नेहन |
| YD53-017 |
SAE 100 R1AT |
1/2" |
15m (50FT) |
20-136 बार |
1/2" |
अतिरिक्त-उच्च-प्रवाह मोटर तेल, बेड़े वाहन रखरखाव |
| YD53-018 |
SAE 1100 R2AT |
1/2" |
15m (50FT) |
230 बार |
1/2" |
मध्यम-दबाव ग्रीस, भारी मशीनरी धुलाई |
यूनिवर्सल स्ट्रक्चरल और फंक्शनल स्पेसिफिकेशंस
| फ़ीचर श्रेणी |
विशिष्ट विनिर्देश |
| माउंटिंग प्रकार |
वॉल-माउंटेड (अंतरिक्ष-बचत, सीमित फर्श स्थान वाले वर्कशॉप के लिए उपयुक्त) |
| कोर डिज़ाइन |
दोहरी-आर्म संरचना; सेल्फ-लेवलिंग सिस्टम (आसान, यहां तक कि होज़ वाइंडिंग सुनिश्चित करता है); 4-रोलर होज़ गाइड (सिंगल-रोलर डिज़ाइनों की तुलना में होज़ के घिसाव को 30% तक कम करता है) |
| ऑपरेशन तंत्र |
12-स्थिति रैचेट गियरिंग लॉक (किसी भी लंबाई पर होज़ को ठीक करने की अनुमति देता है; उपयोग के दौरान अप्रत्याशित रिट्रैक्शन को रोकता है) |
| स्थापना लचीलापन |
3 समायोज्य निश्चित स्थितियाँ (विभिन्न दीवार ऊंचाइयों और वर्कशॉप लेआउट के अनुकूल) |
| स्थायित्व |
हेवी-ड्यूटी स्टील फ्रेम (प्रभाव और औद्योगिक घिसाव का प्रतिरोध करता है); संक्षारण-प्रतिरोधी कोटिंग (तेल, पानी और धूल से बचाता है) |
| लागू क्षेत्र |
तेल/उच्च दबाव पानी सेवाएं, वायवीय उपकरण, धुलाई, स्नेहन, सामान्य औद्योगिक उपयोग, विनिर्माण संयंत्र, रखरखाव/मरम्मत, ऑटोमोटिव/बेड़े सेवा केंद्र |
उत्पाद विवरण
YEEDA YD53-012 से YD53-018 हेवी ड्यूटी रिट्रेक्टेबल वॉल-माउंटेड होज़ रीलों औद्योगिक स्नेहन और तरल हस्तांतरण में महत्वपूर्ण दर्द बिंदुओं को हल करते हैं: "होज़ का घिसाव, अस्थिर लंबाई नियंत्रण, सीमित स्थापना विकल्प, और अक्षम भंडारण"। साथ दोहरी-आर्म संरचना + 12-स्थिति रैचेट लॉक + उच्च दबाव होज़ संगततामुख्य शक्तियों के रूप में, वे हेवी-ड्यूटी तेल और ग्रीस कार्यों के लिए विश्वसनीय प्रदर्शन प्रदान करते हैं।
स्थायित्व और होज़ सुरक्षा
- 4-रोलर होज़ गाइड और सेल्फ-लेवलिंग सिस्टम: 4-रोलर डिज़ाइन रिट्रैक्शन के दौरान होज़ पर समान रूप से दबाव वितरित करता है, घर्षण को कम करता है और होज़ के जीवन को बढ़ाता है। सेल्फ-लेवलिंग सिस्टम यह सुनिश्चित करता है कि होज़ बिना किसी किंक के सुचारू रूप से वाइंड हो जाए--उच्च दबाव होज़ के लिए महत्वपूर्ण (उदाहरण के लिए, YD53-013 में SAE 100 R2AT) जो असमान वाइंडिंग से क्षतिग्रस्त होने की संभावना रखते हैं।
- हेवी-ड्यूटी बिल्ड: स्टील फ्रेम और संक्षारण-प्रतिरोधी कोटिंग व्यस्त वर्कशॉप में दैनिक प्रभावों का सामना करते हैं और तेल/ग्रीस के क्षरण से बचाते हैं। यह स्थायित्व 7+ वर्षों का सेवा जीवन सुनिश्चित करता है, जो हल्के प्लास्टिक रीलों से बेहतर प्रदर्शन करता है।
लचीला संचालन और स्थापना
- 12-स्थिति रैचेट लॉक: सीमित लंबाई स्टॉप वाली बुनियादी रीलों के विपरीत, 12-स्थिति लॉक उपयोगकर्ताओं को 15 मीटर होज़ को किसी भी वांछित लंबाई पर ठीक करने देता है--उन कार्यों के लिए आदर्श है जिनके लिए सटीक पहुंच की आवश्यकता होती है (उदाहरण के लिए, हार्ड-टू-एक्सेस मशीनरी भागों को लुब्रिकेट करना)। यह होज़ को अप्रत्याशित रूप से पीछे हटने से भी रोकता है, जिससे ऑपरेटर की सुरक्षा बढ़ती है।
- 3 समायोज्य निश्चित स्थितियाँ: रील को दीवार पर 3 अलग-अलग ऊंचाइयों/कोणों पर लगाया जा सकता है, जो विभिन्न वर्कशॉप लेआउट में फिट बैठता है। वॉल-माउंटेड डिज़ाइन फर्श की जगह बचाता है, जिससे पैदल मार्ग ट्रिपिंग खतरों से मुक्त रहते हैं।
उच्च दबाव संगतता और बहुमुखी प्रतिभा
- SAE-प्रमाणित होज़: प्रत्येक मॉडल में SAE 100 R1AT/R2AT या SAE 1100 R2AT होज़ हैं, जो मोटर तेल और ग्रीस के लिए डिज़ाइन किए गए हैं। होज़ 20 बार (हल्के स्नेहन) से 350 बार (हेवी-ड्यूटी ग्रीस ट्रांसफर) तक के दबाव को संभालते हैं, जिससे रीलों ऑटोमोटिव तेल परिवर्तनों से लेकर औद्योगिक गियरबॉक्स रखरखाव तक सब कुछ के लिए उपयुक्त हो जाते हैं।
- 15 मीटर लंबाई: 15 मीटर होज़ रील को फिर से लगाने के बिना कई मशीनरी के पुर्जों की सेवा करने के लिए पर्याप्त पहुंच प्रदान करता है--बड़े वर्कशॉप या बेड़े सेवा केंद्रों में समय बचाता है।
अनुप्रयोग परिदृश्य
ऑटोमोटिव सर्विस सेंटर ऑयल चेंज (YD53-015)
परिदृश्य आवश्यकता: एक कार मरम्मत की दुकान प्रतिदिन 30 तेल परिवर्तन करती है, जिसमें 5W-30 मोटर तेल का उपयोग किया जाता है। दुकान को एक होज़ रील की आवश्यकता है जो उच्च-प्रवाह तेल प्रदान करे और विभिन्न वाहन मॉडल तक पहुंचने के लिए विभिन्न लंबाई पर तय की जा सके।
ऑपरेशन प्रक्रिया:
- स्थापना: YD53-015 (3/8" I.D., SAE 100 R1AT होज़, 15 मीटर लंबाई) को वर्कशॉप की दीवार पर 1.5 मीटर की ऊंचाई पर (3 निश्चित स्थितियों में से एक) माउंट करें; तेल भंडारण प्रणाली से कनेक्ट करें;
- तेल परिवर्तन: सेडान इंजन तक पहुंचने के लिए होज़ को 2-3 मीटर (रैचेट लॉक के माध्यम से तय) खींचें, या एसयूवी के लिए 4-5 मीटर; 3/8" I.D. होज़ उच्च-प्रवाह तेल प्रदान करता है, ~5 मिनट में एक तेल परिवर्तन पूरा करता है;
- दक्षता: 2.5 घंटे में 30 तेल परिवर्तन पूरे हुए; 4-रोलर गाइड बार-बार उपयोग से होज़ के घिसाव को रोकता है;
- सुरक्षा: रैचेट लॉक तेल हस्तांतरण के दौरान फैल से बचने के लिए होज़ को स्थिर रखता है।
प्रभाव: उच्च-प्रवाह होज़ दैनिक मांग को पूरा करता है; समायोज्य लंबाई सभी वाहन प्रकारों के अनुरूप है; वॉल-माउंटेड डिज़ाइन जगह बचाता है।
विनिर्माण संयंत्र गियरबॉक्स स्नेहन (YD53-013)
परिदृश्य आवश्यकता: एक कारखाना साप्ताहिक रूप से 12 औद्योगिक गियरबॉक्स (उच्च दबाव ग्रीस, SAE240 का उपयोग करके) को लुब्रिकेट करता है। गियरबॉक्स 8-10 मीटर की दूरी पर हैं, जिसके लिए एक उच्च दबाव, लंबी पहुंच होज़ की आवश्यकता होती है।
ऑपरेशन प्रक्रिया:
- स्थापना: गियरबॉक्स क्षेत्र के पास दीवार पर YD53-013 (SAE 100 R2AT होज़, 350 बार दबाव) स्थापित करें; आसान पहुंच के लिए निश्चित स्थिति को 2 मीटर की ऊंचाई पर सेट करें;
- स्नेहन: 15 मीटर होज़ को प्रत्येक गियरबॉक्स तक बढ़ाएँ (रैचेट लॉक के माध्यम से 8-10 मीटर पर तय); 350 बार का दबाव SAE240 ग्रीस को गियर दांतों में धकेलता है;
- स्थायित्व: स्टील फ्रेम कारखाने की धूल और प्रभावों का प्रतिरोध करता है; संक्षारण-प्रतिरोधी कोटिंग ग्रीस के निर्माण से बचाता है;
- विश्वसनीयता: सेल्फ-लेवलिंग सिस्टम यह सुनिश्चित करता है कि प्रत्येक उपयोग के बाद होज़ सुचारू रूप से वाइंड हो जाए, कोई किंक या क्षति नहीं।
प्रभाव: उच्च दबाव होज़ मोटी ग्रीस को संभालता है; लंबी पहुंच सभी गियरबॉक्स को कवर करती है; टिकाऊ निर्माण औद्योगिक स्थितियों में फिट बैठता है।
बेड़े सेवा केंद्र भारी ट्रक रखरखाव (YD53-017)
परिदृश्य आवश्यकता: एक बेड़े केंद्र साप्ताहिक रूप से 15 भारी ट्रकों की सेवा करता है, जिसे बड़ी मात्रा में मोटर तेल (प्रति ट्रक 15-20L) को जल्दी से स्थानांतरित करने की आवश्यकता होती है। केंद्र को एक उच्च-प्रवाह, अंतरिक्ष-बचत रील की आवश्यकता है।
ऑपरेशन प्रक्रिया:
- स्थापना: YD53-017 (1/2" I.D., SAE 100 R1AT होज़) को रखरखाव बे की दीवार पर माउंट करें; ट्रक इंजन एक्सेस के लिए निश्चित स्थिति को 3 मीटर की ऊंचाई पर समायोजित करें;
- तेल हस्तांतरण: ट्रक इंजन तक पहुंचने के लिए 15 मीटर होज़ को 6-8 मीटर (रैचेट लॉक के माध्यम से तय) खींचें; 1/2" I.D. होज़ प्रति ट्रक ~3 मिनट में 20L तेल प्रदान करता है;
- सुविधा: 12-स्थिति लॉक होज़ को आवश्यक सटीक लंबाई पर तय करने की अनुमति देता है, जिससे अतिरिक्त ढीलापन बचा जाता है;
- अंतरिक्ष-बचत: वॉल-माउंटेड डिज़ाइन 15 मीटर होज़ को फर्श से दूर रखता है, जिससे ट्रक के टायरों से होने वाले नुकसान से बचा जा सकता है।
प्रभाव: उच्च-प्रवाह होज़ रखरखाव में तेजी लाता है; अंतरिक्ष-बचत डिज़ाइन व्यस्त बे में फिट बैठता है; समायोज्य लंबाई ट्रक की ऊंचाइयों के अनुरूप है।
अक्सर पूछे जाने वाले प्रश्न
Q1: होज़ एक झटके के साथ पीछे हटता है या फंस जाता है। इसे कैसे ठीक करें?
A1: झटकेदार या फंसा हुआ रिट्रैक्शन आमतौर पर गलत संरेखण या मलबे के कारण होता है। समाधान:
- सेल्फ-लेवलिंग सिस्टम की जाँच करें: सुनिश्चित करें कि सेल्फ-लेवलिंग तंत्र साफ और लुब्रिकेट है--सिस्टम के पिवट पॉइंट्स में तेल-प्रतिरोधी स्नेहक की एक बूंद डालें;
- मलबे को साफ़ करें: तेल के अवशेष या धूल को हटाने के लिए 4-रोलर गाइड और होज़ की सतह को पोंछें (निर्माण घर्षण का कारण बनता है);
- रैचेट लॉक को समायोजित करें: यदि रैचेट बहुत तंग है, तो लॉक के समायोजन पेंच को थोड़ा ढीला करें (उपयोगकर्ता मैनुअल देखें) ताकि सुचारू गति हो सके। ये चरण स्थिर रिट्रैक्शन को बहाल करते हैं।
Q2: क्या YD53-013 (350 बार) का उपयोग ग्रीस के बजाय पानी के लिए किया जा सकता है?
A2: हाँ, लेकिन केवल उच्च दबाव वाली पानी सेवाओं के लिए (जैसा कि लागू क्षेत्रों में सूचीबद्ध है)। हालाँकि:
- पहले होज़ को फ्लश करें: यदि ग्रीस से पानी में स्विच कर रहे हैं, तो अवशिष्ट ग्रीस को हटाने के लिए होज़ को साफ पानी से फ्लश करें--पानी के साथ मिश्रित ग्रीस क्लॉग का कारण बन सकती है;
- संगतता की जाँच करें: सुनिश्चित करें कि पानी का दबाव 350 बार (रील का अधिकतम कार्यशील दबाव) से अधिक न हो;
- उपयोग के बाद सुखाएं: पानी के उपयोग के बाद, होज़ को पीछे हटाएँ और आंतरिक जंग को रोकने के लिए किसी भी शेष पानी को निकाल दें। नियमित पानी-केवल कार्यों के लिए, रील को अधिक काम करने से बचने के लिए कम दबाव वाला मॉडल (उदाहरण के लिए, YD53-012) चुनें।
Q3: रैचेट लॉक होज़ को वांछित लंबाई पर रखने में विफल रहता है। क्या गलत है?
A3: लॉक विफलता आमतौर पर घिसे हुए रैचेट दांतों या ढीली स्प्रिंग के कारण होती है। फिक्स:
- रैचेट दांतों का निरीक्षण करें: पहनने के लिए रैचेट गियर की जाँच करें--यदि दांत क्षतिग्रस्त हैं, तो रैचेट असेंबली को बदलें (निर्माता से उपलब्ध);
- स्प्रिंग को कस लें: रैचेट स्प्रिंग (रील के अंदर) का पता लगाएँ और उसके माउंटिंग पेंच को कस लें--ढीली स्प्रिंग लॉक तनाव को कम करती है;
- लॉक तंत्र को साफ़ करें: रैचेट और लॉक घटकों को कपड़े से पोंछकर तेल/ग्रीस के निर्माण को हटा दें जो सगाई को रोक सकता है।
Q4: लंबे समय तक प्रदर्शन सुनिश्चित करने के लिए रील का रखरखाव कैसे करें?
A4: मुख्य रखरखाव चरण:
- होज़ की देखभाल: दरारों या लीक के लिए होज़ का मासिक निरीक्षण करें; क्षतिग्रस्त होज़ को तुरंत बदलें (केवल SAE-प्रमाणित प्रतिस्थापन का उपयोग करें);
- स्नेहन: हर 3 महीने में 4-रोलर गाइड, रैचेट लॉक और सेल्फ-लेवलिंग सिस्टम पर तेल-प्रतिरोधी स्नेहक लगाएं;
- फ्रेम रखरखाव: तेल/धूल को हटाने के लिए स्टील फ्रेम को सूखे कपड़े से पोंछें; संक्षारण-प्रतिरोधी कोटिंग पर खरोंच को मिलान पेंट से स्पर्श करें;
- भंडारण: ठंडे मौसम में, जमने से बचाने के लिए होज़ से किसी भी तरल पदार्थ को निकाल दें; जंग से बचने के लिए रील को सूखे क्षेत्र में स्टोर करें।
