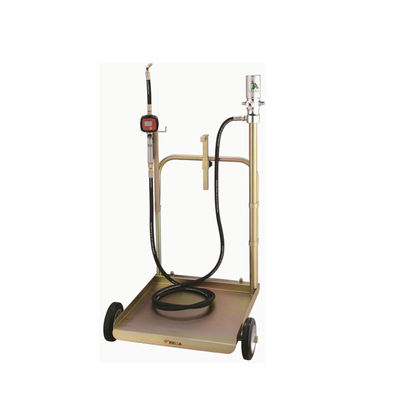

YEEDA YD51-013A 220KG ट्रॉली ऑयल डिस्पेंसरः 18L/मिनट, ±0.5%, गोदामों/कार्यशालाओं/लॉजिस्टिक के लिए
उत्पाद विनिर्देश
| घटक श्रेणी |
विशिष्ट विनिर्देश |
| ब्रांड और मॉडल |
YEEDA YD51-013A (180-220KGS ट्रॉली-माउंटेड 3:1 ऑयल डिस्पेंसर किट, बड़े ड्रम मध्यम चिपचिपाहट वाले तेल डिस्पेंसर के लिए डिज़ाइन किया गया, औद्योगिक गोदामों, भारी शुल्क कार्यशालाओं के लिए आदर्श,और रसद केंद्र) |
| उत्पाद का प्रकार |
एकीकृत प्रणाली: वायु संचालित तेल पंप + भारी शुल्क मॉड्यूलर ट्रॉली + वितरण नली + डिजिटल मीटर |
| वायु संचालित तेल पंप |
- संपीड़न अनुपातः3:1 (मध्यम चिपचिपाहट वाले तेल के लिए अनुकूलित, उदाहरण के लिए, SAE130)
- कनेक्शनःहवा का प्रवेश (F1/4"G), तेल बाहर (M1/2"G)
- दबाव रेटिंग्सःकार्य दबाव (8 बार), अधिकतम प्रवाह दबाव (24 बार)
- प्रदर्शन मेट्रिक्स:हवा की खपत (100 लीटर/मिनट), सापेक्ष क्षमता (18 लीटर/मिनट), सक्शन ट्यूब का व्यास (42 मिमी)
- लागू तेल:मोटर तेल, हाइड्रोलिक तेल, गियर तेल, सिंथेटिक तेल (SAE130 तक चिपचिपापन)
|
| भारी शुल्क मॉड्यूलर ट्रॉली |
- लोड क्षमताः180-220KGS (मानक और अनियमित आकार के 220KGS व्यापारिक ड्रम के लिए उपयुक्त)
- गतिशीलता:2 उच्च गुणवत्ता वाले फिक्स्ड पहियों + 2 रोलर्स (कंक्रीट / गोदाम के फर्श पर चिकनी पैंतरेबाज़ी)
- संरचनात्मक विशेषताएं:पंप समर्थन ब्रैकेट + ड्रम क्लैंपिंग डिवाइस (टॉपिंग को रोकने के लिए बड़े ड्रम/पंप को सुरक्षित करता है)
- समाप्तःजस्ता लेपित (जंगरोधी, तेल और नम वातावरण के प्रतिरोधी)
- फ्रेम:प्रबलित इस्पात (220KGS भार के तहत विरूपण के बिना आकार बनाए रखता है)
|
| डिस्पेंसर नली |
- लम्बाईः4 मीटर (भारी ट्रॉली को फिर से स्थापित किए बिना लंबी दूरी पर वितरण की अनुमति देता है)
- आंतरिक व्यास (आईडी):1/2 " (उच्च मात्रा हस्तांतरण के लिए निर्बाध प्रवाह सुनिश्चित करता है)
- सामग्रीःSAE 10R2AT (तेल प्रतिरोधी, पहनने प्रतिरोधी, लगातार भारी उपयोग के लिए टिकाऊ)
- कामकाजी दबावः138 बार (पंप से उच्च दबाव आउटपुट का सामना करता है)
- कनेक्शनःइनलेट/आउटलेट (1/2") (पंप और डिजिटल मीटर के साथ संगत)
|
| डिजिटल मीटर |
- प्रवाह सीमाः1-25 L/Min (पंप की 18 L/Min की सापेक्ष क्षमता से मेल खाती है)
- सटीकता:±0.5% (बड़ी मात्रा में तेल की सूची की निगरानी और ग्राहक बिलिंग के लिए सटीक)
- दबाव सीमाएँ:न्यूनतम कार्य दबाव (5 बार), अधिकतम कार्य दबाव (100 बार)
- तापमान अनुकूलन क्षमताः-20°C ~ +60°C (ठंडे गोदामों और गर्म कार्यशाला वातावरण में काम)
- तेल इनलेट थ्रेडः1/2 बीएसपी/एनपीएसएम (शैलियों के आउटलेट के साथ संगत)
|
प्रदर्शन परीक्षण के परिणाम
| परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण परिणाम |
| बड़े ड्रम ट्रांसफर दक्षता |
पंप की 18 एल/मिन नामित क्षमता पर 220 किलोग्राम के ड्रम (≈280L) से तेल स्थानांतरित करें |
~15.6 मिनट में ड्रम खाली करता है; कोई प्रवाह ड्रॉप या पंप तनाव नहीं; सक्शन ट्यूब तेल का 97% निकालता है (बाकी ≤8L) |
| वितरण की सटीकता |
डिजिटल मीटर का उपयोग करके 20L, 30L और 50L हाइड्रोलिक तेल (SAE100) का वितरण करें |
मापी गई मात्राएंः 20.01L, 30.02L, 50.03L--सभी ±0.5% सटीकता सीमा के भीतर |
| ट्रॉली स्थिरता और गतिशीलता |
ट्रॉली (एक 220KGS ड्रम के साथ लोड) को 100 मीटर के कंक्रीट गोदाम के फर्श पर ले जाएं |
ट्रॉली रोलर्स के माध्यम से सुचारू रूप से चलती है; फिक्स्ड व्हील्स सीधी रेखा में गति बनाए रखते हैं; ड्रम पूरी तरह से क्लैंपिंग डिवाइस द्वारा सुरक्षित रहता है (कोई टिलिंग या शिफ्टिंग नहीं) |
| दबाव में स्थायित्व |
गियर तेल (SAE130) के साथ पंप को अधिकतम प्रवाह दबाव (24 बार) पर 3 घंटे तक चलाएं |
नली में कोई सूजन, दरार या रिसाव नहीं होता; पंप के घटक (संपीड़न भाग, कनेक्शन) बरकरार रहते हैं; ट्रॉली फ्रेम संरचनात्मक स्थिरता बनाए रखता है |
उत्पाद का विवरण
YEEDA YD51-013A ट्रॉली-माउंटेड 3:1 ऑयल डिस्पेंसर किट बड़े ड्रम तेल हैंडलिंग की अनूठी चुनौतियों को संबोधित करती हैः "भारी ड्रम की बोझिल गतिशीलता, कम हस्तांतरण दक्षता,और गलत मात्रा माप".220 किलोग्राम की भारी ड्यूटी ट्रॉली + 18 एल/मिन उच्च प्रवाह पंप + ±0.5% सटीकता डिजिटल मीटरइसकी मुख्य शक्तियों के रूप में, यह औद्योगिक सेटिंग्स में उच्च मात्रा में तेल वितरण के लिए दक्षता को फिर से परिभाषित करता हैः
भारी ड्यूटी ट्रॉलीः स्थिरता गतिशीलता से मिलती है
- 220 किलोग्राम भार क्षमता और जस्ता कोटिंगःमानक 60 किलोग्राम ट्रॉली के विपरीत, यह प्रबलित ट्रॉली 180-220 किलोग्राम के पूर्ण आकार के ड्रम को संभालती है, जिससे छोटे ड्रम के लगातार प्रतिस्थापन की आवश्यकता समाप्त हो जाती है।जस्ता से ढकी हुई समाप्ति जंग और तेल के धब्बे का विरोध करती है, जो आर्द्र कार्यशालाओं या आउटडोर भंडारण क्षेत्रों में भी दीर्घायु सुनिश्चित करता है।
- सुरक्षित एवं घुमक्कड़ डिजाइनःड्रम क्लैंपिंग डिवाइस भारी भार ले जाने पर महत्वपूर्ण सुरक्षा सुविधा - टिलिंग को रोकने के लिए जगह में बड़े ड्रम को लॉक करता है।2 स्थिर पहियों और 2 उच्च गुणवत्ता वाले रोलर्स को गोदाम के फर्श पर आसानी से स्थानांतरित करने की अनुमति देता है, मैन्युअल ड्रम हैंडलिंग या फोर्कलिफ्ट पर निर्भरता की तुलना में 50% श्रम समय की बचत।
3१ हवा से संचालित पंपः कुशल मध्यम चिपचिपाहट हस्तांतरण
- 18 एल/मिनट तीव्र प्रवाहः3: 1 संपीड़न अनुपात पंप लगातार उच्च प्रवाह प्रदान करता है, ~ 15.6 मिनट में 220KGS ड्रम को खाली करता है - मैनुअल पंपों की तुलना में 3 गुना तेज।यह दक्षता उन कार्यशालाओं या गोदामों के लिए आवश्यक है जिनकी दैनिक ईंधन भरने की मांग अधिक है.
- विश्वसनीय सक्शन और संगतताः42 मिमी व्यास की सक्शन ट्यूब बड़े ड्रम के नीचे तक पहुंचती है, शेष तेल अपशिष्ट को कम करती है। पंप का डिजाइन मध्यम चिपचिपापन वाले तेलों (SAE130 तक) के लिए अनुकूलित है,इसे हाइड्रोलिक प्रणालियों के लिए आदर्श बना रहा है, औद्योगिक गियरबॉक्स और भारी मशीनरी।
सटीक डिजिटल मीटर और टिकाऊ नली
- लागत नियंत्रण के लिए ± 0.5% सटीकताःडिजिटल मीटर उच्च मात्रा में वितरण में अनुमानों को समाप्त करता है, सटीक इन्वेंट्री ट्रैकिंग और सटीक ग्राहक बिलिंग सुनिश्चित करता है। यह अति वितरण से बचता है,जो तेल बर्बाद कर सकता है और परिचालन लागत बढ़ा सकता है.
- SAE 10R2AT 4m नलीःतेल प्रतिरोधी, 138 बार दबाव रेटेड नली भारी ट्रॉली को फिर से तैनात किए बिना लंबी दूरी के वितरण का समर्थन करती है। इसका 1/2 "आंतरिक व्यास निर्बाध प्रवाह सुनिश्चित करता है,निर्बाध संचालन के लिए पंप के उच्च-मात्रा आउटपुट से मेल खाने वाला.
अनुप्रयोग परिदृश्य
औद्योगिक गोदाम फोर्कलिफ्ट रिफ्यूलिंग
परिदृश्य की आवश्यकता:एक विनिर्माण गोदाम प्रतिदिन 220 किलोग्राम के तेल के बैरल का उपयोग करके 10 इलेक्ट्रिक फोर्कलिफ्ट (प्रत्येक को 40 लीटर हाइड्रोलिक तेल, SAE100 की आवश्यकता होती है) का रखरखाव करता है।गोदाम को विभिन्न खाईयों में खड़े फोर्कलिफ्ट को फोर्कलिफ्ट सहायता के बिना रिफिल करने के लिए एक मोबाइल समाधान की आवश्यकता होती है.
ऑपरेशन प्रक्रियाः
- सेटअपःclamping डिवाइस का उपयोग कर YD51-013A ट्रॉली के लिए 220KGS हाइड्रोलिक तेल ड्रम को सुरक्षित करें; भंडारण के हवा कंप्रेसर के लिए पंप के F1/4 "जी हवा इनलेट कनेक्ट; 4 मीटर की नली और डिजिटल मीटर संलग्न
- वितरण:ट्रॉली को प्रत्येक फोर्कलिफ्ट खाई में ले जाएं; फोर्कलिफ्ट के तेल इनलेट तक 4 मीटर की नली का विस्तार करें; डिजिटल मीटर का उपयोग 40L डिस्पेंस वॉल्यूम सेट करने के लिए करें - तेल प्रति फोर्कलिफ्ट में ~2.2 मिनट में स्थानांतरित किया जाता है
- दक्षताः10 फोर्कलिफ्ट ~22 मिनट में ईंधन भरते हैं; ट्रॉली की गतिशीलता फोर्कलिफ्ट के साथ भारी ड्रम को स्थानांतरित करने की आवश्यकता को समाप्त करती है
- सटीकता:डिजिटल मीटर हर डिस्पेंस को लॉग करता है, जिससे दिन के अंत में इन्वेंट्री की जांच आसान हो जाती है
प्रभाव:भारी-भरकम ट्रॉली बड़े ड्रमों को संभालती है; उच्च प्रवाह दैनिक ईंधन भरने की मांगों को पूरा करता है; मोबाइल डिजाइन गोदाम कार्यप्रवाह को अनुकूलित करता है।
रसद केंद्र ट्रक बेड़े का रखरखाव
परिदृश्य की आवश्यकता:एक लॉजिस्टिक्स केंद्र 220 किलोग्राम के ड्रम का उपयोग करते हुए 15 डिलीवरी ट्रकों (प्रत्येक को 35 लीटर मोटर तेल, SAE50) की आवश्यकता होती है।केंद्र को ट्रक प्रति तेल उपयोग को ट्रैक करने और रखरखाव लागत को नियंत्रित करने के लिए सटीक माप की आवश्यकता है.
ऑपरेशन प्रक्रियाः
- सेटअपःरखरखाव क्षेत्र के पास YD51-013A ट्रॉली की स्थिति; केंद्र के 8 बार हवा की आपूर्ति के लिए पंप कनेक्ट
- वितरण:प्रति ट्रक 35L मोटर तेल देने के लिए डिजिटल मीटर का उपयोग करें - स्थानांतरण ~ 1.9 मिनट प्रति वाहन लेता है; मीटर की ± 0.5% सटीकता कोई ओवरफिलिंग सुनिश्चित करती है
- लागत का पता लगाना:अत्यधिक तेल खपत वाले वाहनों की पहचान करने के लिए प्रत्येक ट्रक के लिए मीटर की रीडिंग लॉग करें
- सुविधाः4 मीटर की नली आसानी से ट्रक के तेल के टैंकों तक पहुंच जाती है, और ट्रॉली के रोलर्स केंद्र के कंक्रीट यार्ड में सुचारू रूप से रोल करते हैं
प्रभाव:सटीक मीटर लागत की निगरानी को सरल बनाता है; मोबाइल डिजाइन रखरखाव कार्यप्रवाहों में फिट बैठता है; टिकाऊ निर्माण अक्सर उपयोग का सामना करता है।
भारी कार्यशाला गियर तेल प्रतिस्थापन
परिदृश्य की आवश्यकता:एक कार्यशाला औद्योगिक गियरबॉक्स के रखरखाव में माहिर है और 220 किलोग्राम के ड्रम का उपयोग करके 8 बड़े गियरबॉक्स (प्रत्येक को 60 लीटर गियर तेल की आवश्यकता होती है, SAE130) के लिए गियर तेल को प्रति माह बदलती है।मध्यम चिपचिपाहट वाले तेल को बंद होने से बचाने के लिए एक शक्तिशाली पंप की आवश्यकता होती है.
ऑपरेशन प्रक्रियाः
- सेटअपःट्रॉली के समर्थन ब्रैकेट पर पंप माउंट; 220KGS गियर तेल ड्रम के लिए सक्शन ट्यूब कनेक्ट; गियरबॉक्स के तेल इनलेट के लिए नली संलग्न
- वितरण:8 बार के काम के दबाव पर पंप संचालित करें--SAE130 तेल के 60L ~ 3.3 मिनट प्रति गियरबॉक्स में स्थानांतरित कर दिया जाता है; पंप के 3:1 अनुपात को बंद होने के बिना चिकनी प्रवाह सुनिश्चित करता है
- स्थायित्वःट्रॉली का जस्ता-प्लेटेड फिनिश तेल के धब्बों और कार्यशाला धूल का विरोध करता है; नली (SAE 10R2AT) बिना रिसाव के पंप के 24 बार अधिकतम दबाव को संभालती है
- पूरा होना:सभी 8 गियरबॉक्स ~ 26.4 मिनट में सर्विस किए जाते हैं - छोटे, कम शक्तिशाली पंपों के साथ आवश्यक समय का आधा
प्रभाव:3पंप मध्यम चिपचिपाहट वाले तेल को संभालता है; भारी शुल्क डिजाइन कार्यशाला उपयोग के लिए सूट करता है; कुशल प्रवाह रखरखाव समय को कम करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: 220 किलोग्राम के ड्रम से भरी हुई ट्रॉली को स्थानांतरित करना मुश्किल है। मैं इसकी गतिशीलता में सुधार कैसे कर सकता हूं?
A1: कम गतिशीलता का कारण आमतौर पर पहियों की बाधा या अपर्याप्त स्नेहन है। समाधानः
- स्वच्छ पहिया और रोलर्स:तेल के अवशेष, धूल या मलबे को व्हील एक्सल और रोस्टर बीयरिंग से निकालें - निर्माण घर्षण को बढ़ाता है
- फर्श की स्थिति की जाँच करें:फर्श में दरारें, झटके या ढीले मलबे न होने दें। रबड़ वाले इलाकों में रबर की चटाई का इस्तेमाल करें ताकि फर्श चिकना हो सके
- चिकनाई चलती भागोंःचौमासिक आधार पर पहियों के बीयरिंगों और रोलर जोड़ों पर भारी-भरकम, तेल प्रतिरोधी स्नेहक लगाएं।
प्रश्न 2: क्या पंप SAE130 (जैसे, SAE140) से अधिक चिपचिपाहट वाले तेल को संभाल सकता है?
A2: नहीं. पंप का 3:1 संपीड़न अनुपात विशेष रूप से SAE130 या कम चिपचिपाहट वाले तेलों के लिए अनुकूलित है. SAE140+ तेल का उपयोग करने से निम्न परिणाम होंगे:
- कम प्रवाह दर:पंप केवल 10-12 L/Min (40% अपनी नामित क्षमता से कम) दे सकता है
- पंप पहनने में वृद्धिःउच्च चिपचिपाहट पंप के संपीड़न घटकों को कठिन काम करने के लिए मजबूर करती है, जिससे इसका सेवा जीवन 50% तक कम हो जाता है
- बंद होने का खतरा:मोटी तेल 42 मिमी सक्शन ट्यूब या M1/2"G तेल आउटलेट को अवरुद्ध कर सकता है। SAE130 से अधिक चिपचिपाहट वाले तेलों के लिए, 5:1 संपीड़न अनुपात पंप (जैसे, YD51-013B) के साथ एक YEEDA किट का उपयोग करें
Q3: डिजिटल मीटर की रीडिंग डिस्पेंस्ड तेल की वास्तविक मात्रा से मेल नहीं खाती. मैं इसे कैसे कैलिब्रेट करूं?
A3: सटीकता के लिए एक प्रमाणित मात्रा कंटेनर का उपयोग करके मीटर को कैलिब्रेट करें:
- एक प्रमाणित कंटेनर प्राप्त करेंःसत्यापित मात्रा के साथ 50 लीटर के कंटेनर का प्रयोग करें (राष्ट्रीय या औद्योगिक मानकों के अनुरूप)
- डिस्पेंसर तेलःप्रमाणित कंटेनर में तेल के 50L वितरित करने के लिए डिजिटल मीटर का उपयोग करें
- कैलिब्रेशन समायोजित करेंःयदि मीटर 50.25L ( ±0.5% त्रुटि सीमा से अधिक) पढ़ता है,मीटर पर कैलिब्रेशन पेंच (उपयोगकर्ता के मैनुअल देखें) का पता लगाएं और इसे थोड़ा घुमाएं जब तक कि यह कंटेनर के 50L वॉल्यूम से मेल न खाएइस प्रक्रिया को तब तक दोहराएं जब तक कि मीटर की सटीकता ±0.5% सीमा के भीतर न आ जाए।
प्रश्न 4: रगड़ से बचने के लिए मैं ट्रॉली की जस्ता-चढ़ाव वाली फिनिश को कैसे बनाए रखूं?
A4: इन सरल रखरखाव चरणों के साथ जिंक-प्लेट सतह की रक्षा करें:
- उपयोग के बाद सफाईःप्रत्येक उपयोग के बाद, तेल अवशेष को हटाने के लिए एक साफ, सूखे कपड़े के साथ ट्रॉली फ्रेम पोंछें - तेल जाल नमी, जो जंग को तेज करता है
- क्षति का निरीक्षणःस्क्रैच या चिप्स के लिए नियमित रूप से फिनिश की जाँच करें; जस्ता से भरपूर स्प्रे पेंट के साथ छोटे क्षतिग्रस्त क्षेत्रों को टच करें ताकि उजागर स्टील की जंग न हो
- उचित भंडारण:ट्रॉली को सूखे, अच्छी तरह हवादार स्थान पर रखें - इसे बाहर या पानी के स्रोतों (जैसे, सिंक, दबाव वॉशर) के पास रखने से बचें
- वार्षिक रखरखावःसाल में एक बार, जस्ता को मजबूत करने और इसके जीवनकाल को बढ़ाने के लिए फ्रेम पर जंग रोधी तेल की एक पतली परत लगाएं
