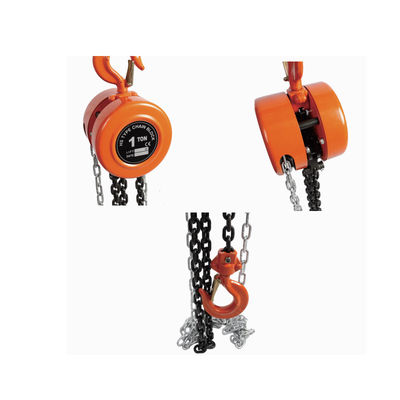

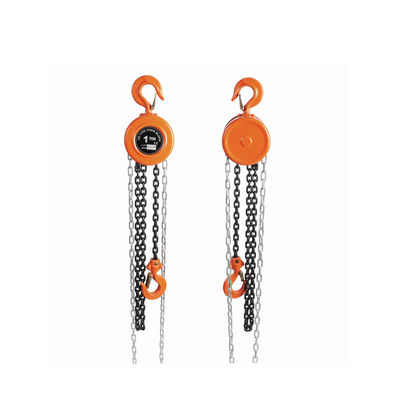

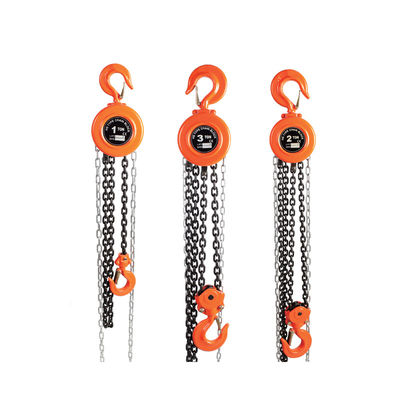

एचएसजेड चेन ब्लॉकः 0.5-20T लोड, कार्यशाला/निर्माण/रक्षा के लिए 2.5-3 मीटर लिफ्ट
उत्पाद विनिर्देश
कोर पैरामीटर सारांश तालिका
| मॉडल |
क्षमता (टी) |
उठाने की ऊंचाई (मी) |
परीक्षण भार (टी) |
मिन. हेडरूम (हुक टू हुक, मिमी) |
चेन पुल (पूर्ण भार, एन) |
लोड चेन लाइनों की संख्या |
चेन स्पेक (मिमी) |
शुद्ध भार (किलो) |
सकल वजन (किलो) |
पैकेजिंग माप (L × W × H, सेमी) |
चेन बॉक्स का आकार (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
सामान्य बुनियादी मापदंड
| पैरामीटर श्रेणी |
विशिष्ट विवरण |
| उत्पाद पोजिशनिंग |
बिजली मुक्त, उच्च ऊंचाई पर भारी भार उठाने के परिदृश्यों के लिए डिज़ाइन किया गया, जैसे कि कारखाने की कार्यशाला उपकरण रखरखाव, निर्माण सामग्री उठाने, गोदाम कार्गो हैंडलिंग,और बाहरी बचाव. 8 मॉडल 0.5T-20T तक लोड रेंज को कवर करते हैं, हल्के वजन पोर्टेबिलिटी और औद्योगिक ग्रेड लोड ले जाने की क्षमता को संतुलित करते हैं। |
| मुख्य विशेषताएं |
- बिजली मुक्त संचालन:कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है; हाथ से उठाने के लिए हाथ श्रृंखला खींचें, बिजली मुक्त परिदृश्यों के लिए उपयुक्त।
- अनुकूलन सेवाःOEM अनुकूलन और व्यक्तिगत कार्य समायोजन का समर्थन करता है।
- अंतर्राष्ट्रीय मानक:अंतर्राष्ट्रीय सुरक्षा मानकों के अनुरूप, सभी मॉडल अधिभार परीक्षणों में उत्तीर्ण हुए हैं (नामित भार का 1.5 गुना) ।
|
| संरचना और सामग्री |
- चेन प्रणाली:ग्रेड 80 उच्च शक्ति मिश्र धातु श्रृंखला जंग की रोकथाम के लिए गर्म डुबकी जस्ती सतह के साथ।
- ट्रांसमिशन तंत्र:सटीक गियर सेट के साथ डबल असर डिजाइन, ट्रांसमिशन दक्षता ≥ 90%.
- ब्रेकिंग सिस्टमःएक अंतर्निहित रैक-पावल ब्रेक जिसमें ब्रेकिंग टॉर्क नामित भार के टारेंट का ≥ 3 गुना हो।
- हुक असेंबली:स्वचालित रूप से रीसेट सुरक्षा लॉक के साथ 40Cr फोर्ज स्टील हुक।
|
उत्पाद का विवरण
केन्द्रितभारी भार सुरक्षा + श्रम-बचत स्थायित्व + शक्ति-मुक्त सार्वभौमिकता, YD30-013 सीरीज HSZ प्रकार चेन ब्लॉक पावर-फ्री भारी भार उठाने के परिदृश्यों के लिए अनुकूलित है।
डबल लेयरिंग + उच्च शक्ति वाली चेन, भारी भार उठाने के लिए
डबल लेयरिंग ट्रांसमिशन, उत्कृष्ट दक्षता और स्थायित्व
- श्रम-बचत का महत्वपूर्ण प्रभाव:ट्रांसमिशन प्रतिरोध 30% कम हुआ, उठाने की दक्षता 25% बढ़ी।
- कम पहनना:असर रेडियल बल को समान रूप से वितरित करते हैं, 40% तक पहनने को कम करते हैं और सामान्य उत्पादों के लिए 1.5 गुना सेवा जीवन का विस्तार करते हैं।
ग्रेड 80 मिश्र धातु श्रृंखला, कठोर, जंग प्रतिरोधी और गैर-जम
- भारी भार सहन करने की क्षमताःसामान्य श्रृंखलाओं से बहुत अधिक टूटने की ताकत।
- उत्कृष्ट जंग प्रतिरोध:गर्म डुबकी गैल्वनाइजिंग + निष्क्रियता का दोहरी जंग प्रतिरोधी उपचार।
- चिकनी जालीःचेन पिच सटीकता ≤0.1 मिमी सटीक sprocket मिलान के लिए।
कई सुरक्षा सुरक्षा, भारी भार संचालन में कोई जोखिम नहीं
"लॉक-ऑन-रिलीज़" ब्रेक, अधिक विश्वसनीय गिरने के खिलाफ सुरक्षा
- जब हाथ की चेन छूट जाती है तो ब्रेक तुरंत लॉक हो जाता है, जिससे भारी वस्तु गिरने से रोका जा सकता है।
- ब्रेक सिस्टम 1,000 भारी भार स्टार्ट-स्टॉप परीक्षणों को प्रदर्शन में गिरावट के बिना पारित करता है।
एंटी-डिटेचमेंट हुक + कॉम्पैक्ट संरचना, सुरक्षित और पोर्टेबल
- एंटी-डिटेचमेंट हुक:खुलने के कोण ≤60° के साथ सुरक्षा ताले स्वचालित रूप से रीसेट करें।
- हल्के डिजाइनः0.5T मॉडल का वजन केवल 8 किलोग्राम है; 20T मॉडल में आसान परिवहन के लिए मॉड्यूलर स्प्लिट डिज़ाइन है।
अनुप्रयोग परिदृश्य
कारखाना कार्यशाला उपकरण रखरखाव (मूल परिदृश्यः मॉडल 0.5T-5T)
परिदृश्य की आवश्यकता:संकीर्ण कार्यक्षेत्र में विद्युत कटौती के दौरान 5T मशीन के धुरी को उपकरण गुहा (2.5 मीटर की ऊंचाई) से बाहर उठाना।
परिणाम:ऑपरेटरों को 70% तक कम करता है, उठाने का समय 1 घंटे से घटाकर 20 मिनट कर देता है।
निर्माण सामग्री उठाना (स्केचर 2: मॉडल 3T-10T)
परिदृश्य की आवश्यकता:बिजली रहित निर्माण स्थल पर 10 मीटर ऊंचे प्लेटफॉर्म पर 8T स्टील बंडल उठाना।
परिणाम:80 प्रतिशत तक उठाने की लागत को कम करता है, धूल भरे वातावरण में 1 महीने तक लगातार काम करता है।
वेयरहाउस कार्गो हैंडलिंग और आउटडोर बचाव (स्केचर 3: मॉडल 0.5T-20T)
परिदृश्य की आवश्यकता:गोदाम में 15T शेल्फ ले जाना; बाहरी बचाव में 5T वाहन उठाना।
परिणाम:80% तक गोदाम की दक्षता बढ़ाता है; बिना बिजली के 30 मिनट में वाहन बचाव पूरा करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: वास्तविक आवश्यकताओं के आधार पर सही मॉडल कैसे चुनें?
A1:भार, ऊंचाई और परिदृश्य के आधार पर चुनेंः
- वास्तविक भार से 20% अधिक नामित भार वाला मॉडल चुनें
- मॉडल 0.5T-1.5T में 2.5 मीटर लिफ्ट है; 2T-20T में 3 मीटर लिफ्ट है
- बाहरी उपयोग के लिए जस्ती श्रृंखला मॉडल को प्राथमिकता दें
प्रश्न 2: उठाने के दौरान चेन जाम हो जाती है। क्या यह एक गलती है? इसे कैसे हल करें?
A2:आमतौर पर संचालन या रखरखाव का मुद्दाः
- चेन उलझन के लिएः हाथ की चेन को धीरे-धीरे विपरीत दिशा में खींचें
- अपर्याप्त स्नेहन के लिएः लिथियम आधारित वसा (मॉडल Li-2) जोड़ें
Q3: लंबे समय तक उपयोग के बाद, ब्रेक प्रभाव कम हो जाता है. इसे कैसे समायोजित करें?
A3:ब्रेक क्लीयरेंस समायोजित करें:
- ब्रेक स्प्रिंग फिक्सिंग नट को ढीला करें
- समायोजन बोल्ट घुमाएँ घड़ी की दिशा में (हर बार 1/4 मोड़)
- ब्रेक पैड को ≥1 मिमी पहनने पर बदलें
Q4: जब कम तापमान (-25°C) पर बाहर इस्तेमाल किया जाता है, तो क्या चेन भंगुर हो जाती है और ब्रेक विफल हो जाता है?
A4:नहीं, उचित तैयारी के साथः
- ग्रेड 80 मिश्र धातु श्रृंखला -25 डिग्री सेल्सियस पर कठोरता बनाए रखते हैं
- ब्रेक ग्रीस कम तापमान के प्रकार है जो -30°C तक प्रतिरोधी है
- हाथ श्रृंखला खाली 10-15 बार खींचकर घटक पूर्व गर्म
