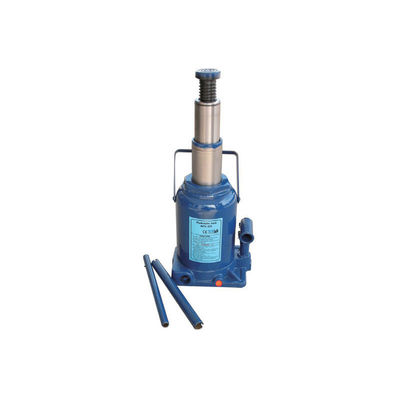

2-30 टन के डबल राम जैक: कार/ट्रक/इंजीनियरिंग के लिए लंबी स्ट्रोक, अधिभार सुरक्षा
उत्पाद विनिर्देश
बुनियादी जानकारी और सामान्य मापदंड
| सामान्य मापदंड |
विशिष्ट विवरण |
| उत्पाद का प्रकार |
मैनुअल हाइड्रोलिक डबल राम बोतल जैक, मुख्य रूप से वाहन उठाने और उपकरण समर्थन के लिए प्रयोग किया जाता है, 2-30Ton लोड रेंज को कवर करने के लिए "लंबे समय तक उठाने" की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है |
| कोर संरचना |
गोद लेता हैडबल राम श्रृंखला डिजाइन(मुख्य रैम + सहायक रैम); कुल उठाने की ऊंचाई दो रैम के स्ट्रोक के योग के बराबर है (उदाहरण के लिए, 98+92 मिमी), जो पारंपरिक एकल-रैम जैक की तुलना में 50% से अधिक बड़ा है;विभिन्न ऊंचाइयों की उठाने की जरूरतों के अनुकूल करने के लिए ऊंचाई-समायोज्य नाचदार सीड से सुसज्जित |
| सुरक्षा विन्यास |
Built-in hydraulic overload protection valve (automatically relieves pressure when load exceeds 10% of rated capacity) to prevent bursting caused by uneven pressure during synchronous lifting of double rams; सिलेंडर शरीर को एंटी-जंग कोटिंग से लेपित किया गया है; उठाने के दौरान पलटने के जोखिम से बचने के लिए आधार में एंटी-स्लिप पैटर्न हैं |
| ऑपरेशन विन्यास |
मानक एक टुकड़ा ठोस हैंडल (लंबाईः 380-450 मिमी) ऑपरेटिंग बल ≤65N के साथ, आसानी से वयस्क पुरुषों द्वारा संचालित; हैंडल और जैक शरीर स्थान की बचत के लिए अलग से जुड़े हुए हैं |
| लागू दायरा |
परिवार कारों, एसयूवी, हल्के ट्रकों, मध्यम आकार के इंजीनियरिंग उपकरण (जैसे छोटे जनरेटर) आदि को शामिल करता है; आपातकालीन टायर बदलने, चेसिस रखरखाव के लिए लागू होता है,उपकरण की स्थापना और चालू करना; कम कार्बन स्टील और एल्यूमीनियम मिश्र धातु जैसी सामग्री की उठाने की जरूरतों के साथ संगत |
प्रमुख मापदंडों की तुलना मॉडल द्वारा
| पैरामीटर श्रेणी |
YD18-001 (2T) |
YD18-002 (4T) |
YD18-003 (6T) |
YD18-004 (8T) |
YD18-005 (10T) |
YD18-006 (12T) |
YD18-007 (16T) |
YD18-008 (20T) |
YD18-009 (30T) |
| मॉडल |
YD18-001 |
YD18-002 |
YD18-003 |
YD18-004 |
YD18-005 |
YD18-006 |
YD18-007 |
YD18-008 |
YD18-009 |
| नामित क्षमता |
2 टन |
4 टन |
6 टन |
8 टन |
10 टन |
12 टन |
16 टन |
20 टन |
30 टन |
| न्यूनतम ऊँचाई (मिन.एच) |
165 मिमी |
150 मिमी |
154 मिमी |
156 मिमी |
225 मिमी |
230 मिमी |
232 मिमी |
235 मिमी |
250 मिमी |
| उठाने की ऊंचाई (उठाने की ऊंचाई H) |
98+92 मिमी (कुल 190 मिमी) |
80+80 मिमी (कुल मिलाकर 160 मिमी) |
80+80 मिमी (कुल मिलाकर 160 मिमी) |
80+80 मिमी (कुल मिलाकर 160 मिमी) |
140+145 मिमी (कुल 285 मिमी) |
140+145 मिमी (कुल 285 मिमी) |
140+145 मिमी (कुल 285 मिमी) |
140+145 मिमी (कुल 285 मिमी) |
140+140 मिमी (कुल 280 मिमी) |
| समायोज्य ऊँचाई (एडजस्ट.एच) |
55 मिमी |
35 मिमी |
40 मिमी |
40 मिमी |
50 मिमी |
50 मिमी |
50 मिमी |
50 मिमी |
कोई नहीं (फिक्स्ड स्ट्रोक) |
| शुद्ध भार (एन.वी.) |
2.8 किलो |
4 किलो |
5 किलो |
6 किलो |
8.5 किलो |
10 किलो |
12 किलो |
15.5 किलो |
22 किलो |
| मुख्य सामग्री |
सिलेंडरः 20# निर्बाध स्टील पाइप; बेसः 3 मिमी कोल्ड-रोल्ड स्टील प्लेट; सैडलः मिश्र धातु संरचनात्मक स्टील |
सिलेंडरः 20# निर्बाध स्टील पाइप; बेसः 4 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः मिश्र धातु संरचनात्मक स्टील |
सिलेंडरः 20# निर्बाध स्टील पाइप; बेसः 5 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः मिश्र धातु संरचनात्मक स्टील |
सिलेंडरः 20# निर्बाध स्टील पाइप; बेसः 5 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः मिश्र धातु संरचनात्मक स्टील |
सिलेंडरः 45# मोटी दीवार वाले स्टील पाइप; बेसः 6 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः उच्च शक्ति मिश्र धातु स्टील |
सिलेंडरः 45# मोटी दीवार वाले स्टील पाइप; बेसः 6 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः उच्च शक्ति मिश्र धातु स्टील |
सिलेंडरः 45# मोटी दीवार वाले स्टील पाइप; बेसः 7 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः उच्च शक्ति मिश्र धातु स्टील |
सिलेंडरः 45# मोटी दीवार वाले स्टील पाइप; बेसः 7 मिमी कोल्ड रोल्ड स्टील प्लेट; सैडलः उच्च शक्ति मिश्र धातु स्टील |
सिलेंडरः 50# मोटी दीवार वाले स्टील पाइप (उच्च दबाव प्रतिरोध 45MPa); आधारः 8 मिमी ठंडा लुढ़का हुआ स्टील प्लेट; सेडलः अल्ट्रा-उच्च शक्ति मिश्र धातु स्टील |
| ऑपरेटिंग फोर्स |
≤35N |
≤40N |
≤ 45 एन |
≤ 48N |
≤50N |
≤55N |
≤60N |
≤ 62N |
≤ 65 एन |
| अतिभार संरक्षण सीमा |
2.2 टन |
4.4 टन |
6.6 टन |
8.8 टन |
11 टन |
13.2 टन |
17.6 टन |
22 टन |
33 टन |
उत्पाद का विवरण
The YD18-001~YD18-009 2-30Ton Double Ram Bottle Jack Series is professional equipment designed to address the pain points of "short lifting stroke of traditional single-ram jacks and poor stability of heavy-load lifting". के साथ "डबल-रैम लंबी स्ट्रोक + भारी भार स्थिरता + उपयोगकर्ता के अनुकूल संचालन" मूल के रूप में, नौ-ग्रेड मॉडल हल्के से मध्यम भारी भार की जरूरतों को कवर करते हैं, "कम ऊंचाई पर विस्तार करने में असमर्थ और उच्च ऊंचाई पर उठाने में असमर्थ" की समस्या को हल करते हैं।यह व्यक्तिगत कार मालिकों के लिए कुशल और सुरक्षित लिफ्टिंग समाधान प्रदान करता है, कार मरम्मत की दुकानों और इंजीनियरिंग टीमों के लिए, मुख्य लाभ इस प्रकार हैंः
1. डबल राम श्रृंखला डिजाइन, प्रयास रहित लंबी स्ट्रोक उठाने
पारंपरिक सिंगल-रैम जैक की स्ट्रोक सीमा को तोड़ते हुए, डबल रैम "छोटे आकार और लंबे उठाने" को प्राप्त करने के लिए एक साथ काम करते हैंः
- उच्च और निम्न परिदृश्यों के अनुकूल दोहरे स्ट्रोक
कुल उठाने की ऊंचाई दो राम के स्ट्रोक का योग है। उदाहरण के लिए, YD18-001 (2T) की कुल उठाने की ऊंचाई 190 मिमी है, जो समान आकार (लगभग 100 मिमी) के एकल-राम जैक की तुलना में 90% अधिक है,जो उच्च चेसिस वाले एसयूवी को आसानी से उठा सकता है (eउदाहरण के लिए, टोयोटा हाइलैंडर); YD18-005 (10T) की कुल उठाने की ऊंचाई 285 मिमी है, जो हल्के ट्रकों के चेसिस को 25 सेमी से अधिक तक उठा सकती है,पर्याप्त रखरखाव स्थान छोड़ने और "अपर्याप्त उठाने की ऊंचाई के कारण लकड़ी को पैड करने की आवश्यकता" की परेशानी से बचने के लिए.
- सिंक्रोनस डबल रैम, टिल्ट के बिना स्थिर लिफ्टिंग
अंतर्निहित डबल-राम सिंक्रोनस हाइड्रोलिक वाल्व, मुख्य राम और सहायक राम के बीच दबाव अंतर उठाने के दौरान ≤ 0.5MPa है, और राम विस्तार गति सुसंगत है।ऊर्ध्वाधरता विचलन ≤0 है.3 मिमी 10 टन उपकरण उठाने पर, साधारण डबल-रैम जैक की तुलना में 70% अधिक स्थिर (अक्सर 1 मिमी तक विचलन के साथ); एकतरफा बल के साथ परिदृश्यों में भी (जैसे,वाहन के एक ही टायर को उठाना), डबल राम उपकरण के झुकाव के जोखिम के बिना सिंक्रोनस रह सकते हैं।
2भारी भार सहन करने की क्षमता, व्यापक सुरक्षा संरक्षण
संरचना और सामग्री विभिन्न भार आवश्यकताओं के लिए अनुकूलित हैं, सुरक्षा और स्थायित्व को संतुलित करते हुएः
- उच्च शक्ति वाली पहनने के प्रतिरोधी सामग्री, भारी भार के तहत कोई विकृति नहीं
मध्यम और उच्च भार वाले मॉडल (10-30T) के सिलेंडर 45#-50# मोटी दीवार वाले स्टील पाइप से बने होते हैं। उदाहरण के लिए YD18-009 (30T) के सिलेंडर की दीवार की मोटाई 16 मिमी है,उच्च दबाव प्रतिरोध के साथ 45MPa30 टन के उपकरण को उठाने पर सिलेंडर का रेडियल विस्तार ≤0.4 मिमी होता है; आधार में सुदृढीकरण पसलियों से लैस होता है,और 30T मॉडल की बेस लोड-बेयरिंग क्षमता 60Ton तक पहुंच जाती है (नामित भार का दोगुना), लंबे समय तक भारी भार के उपयोग के दौरान कोई अवसाद नहीं है, और सेवा जीवन साधारण जैक की तुलना में दोगुना है।
- कई सुरक्षा डिजाइन, जोखिमों को समाप्त करना
अधिभार सुरक्षा वाल्व के अतिरिक्त, सैल को एंटी-स्लिप ग्रूव के साथ डिज़ाइन किया गया है, जो चिकनी सतहों वाले उपकरणों को उठाने पर क्षैतिज एंटी-स्लिप बल को 80% तक बढ़ाता है (जैसे,स्टेनलेस स्टील के खोल जनरेटर); आधार पर एंटी स्लिप पैटर्न में गीली जमीन पर घर्षण गुणांक ≥0.7 होता है, 20 टन उपकरण उठाने पर कोई फिसलन नहीं होती है;सिलेंडर पर जंग रोधी कोटिंग 180 घंटे के नमक छिड़काव परीक्षण से गुजर सकती है, लंबे समय तक बाहरी उपयोग के दौरान जंग के बिना, "नमी वाले वातावरण में आसानी से क्षति" की समस्या को हल करता है।
3उपयोगकर्ता के अनुकूल संचालन विवरण, श्रम-बचत और अंतरिक्ष-बचत
उपयोग की सीमा को कम करने के लिए भंडारण, संचालन और समायोजन प्रक्रियाओं के दौरान अनुकूलन किया जाता हैः
- हल्के डिजाइन, बिना प्रयास के आंदोलन
हल्के भार वाले मॉडलों (2-8T) का शुद्ध भार केवल 2.8-6kg है। उदाहरण के लिए, YD18-001 (2T) को एक हाथ से वाहन के नीचे ले जाया जा सकता है,व्यक्तिगत कार मालिकों की बाहरी आपात स्थितियों के लिए उपयुक्तमध्यम और भारी भार वाले मॉडल (10-30T) संरचनात्मक अनुकूलन के माध्यम से वजन को नियंत्रित करते हैं। उदाहरण के लिए, YD18-009 (30T) केवल 22kg है, जिसे दो लोगों द्वारा इंजीनियरिंग उपकरण तक ले जाया जा सकता है,बाजार पर समान 30Ton जैक की तुलना में 27% अधिक गतिशीलता के साथ (ज्यादातर 30kg से अधिक).
- एक टुकड़ा हैंडल, आरामदायक संचालन
हैंडल की लंबाई एर्गोनोमिक रूप से डिज़ाइन की गई है और 380-450 मिमी की लंबाई प्रेसिंग के दौरान एक लंबी बल बांह प्रदान करती है, एक ऑपरेटिंग बल ≤65N (30T मॉडल के लिए),जिसे वयस्क पुरुष आसानी से लगा सकते हैं; हैंडल हटाने योग्य है, और भंडारण के दौरान लंबाई 150 मिमी तक कम हो जाती है, जिसे जैक के साथ टूलबॉक्स में संग्रहीत किया जा सकता है, जिससे "लंबे हैंडल की जगह लेने" की समस्या से बचा जा सकता है;कुछ मॉडल हैंडल पर एंटी स्लिप आस्तीन से लैस हैं, लंबे समय तक संचालन के दौरान हाथ फिसलने का कोई खतरा नहीं है।
अनुप्रयोग परिदृश्य
1. एसयूवी के लिए व्यक्तिगत कार मालिक के बाहरी आपातकालीन टायर का प्रतिस्थापन (YD18-002)
परिदृश्य की आवश्यकता: टोयोटा हाइलैंडर (वजन 2.1 टन, चेसिस की ऊंचाई 190 मिमी) का उपनगरों में टायर फट गया है; टायर बदलने के लिए वाहन को जमीन से 8 सेमी ऊपर उठाने की आवश्यकता है,और उपकरण एक लंबे स्ट्रोक के साथ हल्के होना चाहिए.
परिचालन प्रक्रिया:
- YD18-002 (4T) का चयन करेंः 4 किलोग्राम के उपकरण को एक हाथ से वाहन के नीचे ले जाएं; 150 मिमी की न्यूनतम ऊंचाई को चेसिस के नीचे आसानी से बढ़ाया जा सकता है।
- नाचे हुए सीढ़ी को चेसिस के समर्थन बिंदु के साथ संरेखित करें, डबल-रैम लिफ्टिंग शुरू करने के लिए हैंडल दबाएं; 80+80 मिमी के कुल स्ट्रोक से 160 मिमी उठता है, जिससे टायर जमीन से 8 सेमी ऊपर हो जाता है।
- अतिभार सुरक्षा प्रणाली सुरक्षा सुनिश्चित करने के लिए भार (2.1 टन < 4.4 टन की सीमा) की निगरानी करती है; 12 मिनट में टायर को बदलना पूरा करें,और दबाव राहत के बाद दोहरे बैलों सिंक्रोनस रूप से वापस खींच.
परिणाम: पारंपरिक सिंगल-रैम जैक (लिफ्टिंग हाइट 100 मिमी से कम के साथ) की तुलना में, टायर बदलने की जरूरतों को पूरा करने के लिए कोई लकड़ी के पैडिंग की आवश्यकता नहीं है,और हल्के डिजाइन बाहरी एकल व्यक्ति संचालन के लिए उपयुक्त है.
2ऑटो मरम्मत कार्यशालाओं में हल्के ट्रकों के चेसिस का रखरखाव (YD18-005)
परिदृश्य की आवश्यकता: फोटॉन सियांगलिंग (वजन 3.5 टन) के चेसिस ड्राइव शाफ्ट को बनाए रखना; चेसिस को 25 सेमी की ऊंचाई तक उठाया जाना चाहिए, और उपकरण को लंबे स्ट्रोक के साथ स्थिर होना चाहिए।
परिचालन प्रक्रिया:
- YD18-005 (10T) का चयन करेंः 8.5 किलोग्राम के उपकरण को ट्रक के नीचे ले जाएं; 225 मिमी की न्यूनतम ऊंचाई चेसिस के अंतराल के साथ संगत है।
- डबल राम सिंक्रोनस रूप से उठाता है (कुल स्ट्रोक 140 + 145 मिमी), चेसिस को 285 मिमी की ऊंचाई तक उठाता है, जिससे 25 सेमी का रखरखाव स्थान छोड़ दिया जाता है।
- रखरखाव कर्मियों द्वारा ड्राइव शाफ्ट को अलग करने के दौरान, जैक में कोई हिल या झुकाव नहीं दिखता है, और पूरी प्रक्रिया में 40 मिनट लगते हैं; पूरा होने के बाद दबाव राहत वाल्व खोलें,और दोहरे मेढ़े धीरे-धीरे वापस ले जाते हैं.
परिणाम: लंबे समय तक उठाने से बार-बार लकड़ी के पैडिंग को समायोजित करने से बचा जाता है, और डबल-राम सिंक्रोनस डिजाइन स्थिरता सुनिश्चित करता है, जिसमें रखरखाव दक्षता एकल-राम जैक की तुलना में 50% अधिक है।
3इंजीनियरिंग टीमों द्वारा छोटे जनरेटरों की स्थापना (YD18-007)
परिदृश्य की आवश्यकता: 15 टन का एक छोटा जनरेटर (आधार ऊंचाई 230 मिमी) स्थापित करें; इसे लंगर बोल्टों को तय करने के लिए 280 मिमी की ऊंचाई तक उठाया जाना चाहिए, और उपकरण को भारी भार और एंटी स्लिप के लिए स्थिर होना चाहिए।
परिचालन प्रक्रिया:
- YD18-007 (16T) का चयन करें: दो लोग जनरेटर के नीचे 12 किलोग्राम के उपकरण को ले जाते हैं; 232 मिमी की न्यूनतम ऊंचाई बेस गैप के साथ संगत है।
- नाखून वाली सीढ़ी जनरेटर के समर्थन बिंदु को क्लैंप करती है, डबल रैम को चालू करने के लिए हैंडल को दबाएं; 140+145 मिमी के कुल स्ट्रोक से 285 मिमी उठता है, जो स्थापना की ऊंचाई को पूरा करता है।
- स्थापना प्रक्रिया के दौरान, अधिभार सुरक्षा वाल्व लोड की सुरक्षा सुनिश्चित करता है (15 टन < 17.6 टन की सीमा), और आधार एंटी स्लिप पैटर्न फिसलने से रोकता है।5 घंटे.
परिणाम: डबल-रैम लंबे स्ट्रोक से सेगमेंटेड लिफ्टिंग की आवश्यकता समाप्त होती है, पारंपरिक जैक की तुलना में स्थापना चरणों को कम करता है, और एंटी स्लिप डिजाइन उपकरण के टिलिंग के जोखिम से बचाता है।
4भारी मशीनरी कारखानों में मध्यम आकार के उपकरण सहायता (YD18-009)
परिदृश्य की आवश्यकता: नीचे के रखरखाव के लिए 28 टन की मध्यम आकार की मशीन टूल्स का समर्थन करना; इसे 280 मिमी की ऊंचाई तक उठाया जाना चाहिए, और उपकरण को उच्च दबाव प्रतिरोधी और भारी भार के लिए स्थिर होना चाहिए।
परिचालन प्रक्रिया:
- YD18-009 (30T) का चयन करेंः 22 किलोग्राम के औजार को एक छोटी गाड़ी से औजार मशीन के नीचे ले जाएं; औजार मशीन के नीचे 250 मिमी की न्यूनतम ऊंचाई बढ़ाई जाती है।
- दोहरे बैल समवर्ती रूप से उठते हैं (कुल चाल 140+140 मिमी), मशीन उपकरण को 280 मिमी की ऊंचाई तक उठाते हैं; 50 # मोटी दीवार वाला सिलेंडर 28 टन वजन को स्थिर रूप से सहन करता है।
- रखरखाव प्रक्रिया के दौरान, सिलेंडर में कोई विस्तार नहीं होता है और आधार में कोई जमाव नहीं होता है, जिसमें 3 घंटे की प्रक्रिया के दौरान कोई सुरक्षा जोखिम नहीं होता है।
परिणाम: 30 टन की भारी भार क्षमता मशीन उपकरण के वजन के साथ संगत है और डबल-रैम डिजाइन स्थिर उठाने सुनिश्चित करता है,सामान्य एकल-राम जैक की तुलना में रखरखाव सुरक्षा और दक्षता में सुधार.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: डबल-रैम जैक को उठाने के दौरान, दोनों रैम अलग-अलग गति से फैलते हैं। इसका कारण क्या है और इसे कैसे हल किया जाए?
A1: यह मुख्यतःअपर्याप्त हाइड्रोलिक तेल, अवरुद्ध सिंक्रोन वाल्व या सिलेंडर अशुद्धता जाम. निम्नलिखित चरणों में समस्या निवारणः
- हाइड्रोलिक तेल के स्तर की जाँच करें: तेल भरने के बंदरगाह को खोलें; यदि तेल का स्तर स्केल लाइन से नीचे है, तो मानक स्थिति में 46 # एंटी-वेयर हाइड्रोलिक तेल जोड़ें, हैंडल को बार-बार 3-5 बार दबाएं,और डबल-राम सिंक्रनाइज़ेशन का परीक्षण करें;
- सिंक्रोन वाल्व को साफ करेंः यदि तेल का स्तर सामान्य है, तो सिंक्रोन वाल्व को अलग करें (दोहरे राम्स के कनेक्शन पर स्थित), वाल्व कोर की अशुद्धियों को शराब से कुल्ला करें,हाइड्रोलिक तेल की एक छोटी मात्रा लागू, और इसे फिर से स्थापित, फिर उठाने का परीक्षण;
- सिलेंडर की समस्या निवारणः यदि सिंक्रनाइज़ेशन अभी भी प्राप्त नहीं किया जाता है, तो जांचें कि क्या सिलेंडर की आंतरिक दीवार को जाम करने वाली अशुद्धियां हैं; अशुद्धियों को बाहर निकालने के लिए 10 बार प्रतिवर्ती करने के लिए राम को धक्का दें;यदि जाम गंभीर है, जबरन उपयोग के कारण सिलेंडर के विकृति से बचने के लिए सिलेंडर को साफ करने के लिए निर्माता से संपर्क करें।
Q2: YD18-009 (30T) की ऑपरेटिंग बल उठाने के दौरान अपेक्षाकृत बड़ा है। क्या कोई श्रम-बचत युक्तियाँ हैं?
A2: श्रम को बचाया जा सकता हैहैंडल कोण को समायोजित करना, उठाने की स्थिति को अनुकूलित करना और पूर्व स्नेहन:
- हैंडल के कोण को समायोजित करेंः हैंडल और जैक बॉडी के बीच कोण को 120° (सर्वोत्तम बल कोण) पर समायोजित करें, जिससे बल बांह अधिकतम हो और संचालन बल 15% कम हो जाए।
- उठाने की स्थिति को अनुकूलित करें: अपने पैरों को कंधे की चौड़ाई तक अलग रखें, शरीर के गुरुत्वाकर्षण केंद्र को नीचे की ओर झुकाएं, और केवल हाथ की ताकत के बजाय हैंडल को दबाने के लिए कमर की ताकत का उपयोग करें,जो मांसपेशियों की थकान को कम कर सकता है;
- पूर्व स्नेहनः घर्षण प्रतिरोध को कम करने के लिए हर महीने हैंडल कनेक्शन शाफ्ट और डबल-राम सिंक्रोनस वाल्व पर लिथियम आधारित वसा लागू करें।जो परिचालन बल को 10% तक और कम कर सकता है.
