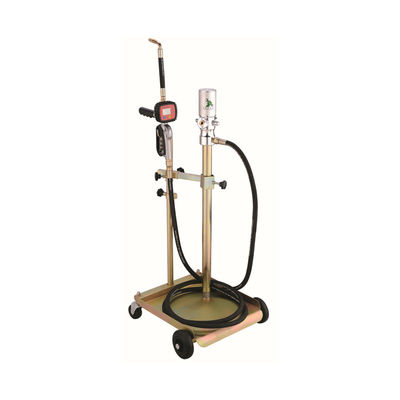

YD51-012B ट्रॉली तेल डिस्पेंसरः 14L/मिन, 5:1 अनुपात, ±0.5% सटीकता, कारखानों/कार्यशालाओं/खेतों के लिए
उत्पाद विनिर्देश
मुख्य पैरामीटर सारांश
| घटक श्रेणी |
विशिष्ट विनिर्देश |
| मॉडल |
YD51-012B (ट्रॉली-माउंटेड 5:1 ऑयल डिस्पेंसर किट, उच्च चिपचिपाहट वाले तेल वितरण के लिए विशेष, औद्योगिक कार्यशालाओं, भारी मशीनरी सेवा केंद्रों और बड़े पैमाने पर खेतों के लिए आदर्श) |
| उत्पाद का प्रकार |
एकीकृत प्रणालीः वायु संचालित तेल पंप + मॉड्यूलर ट्रॉली + वितरण नली + डिजिटल मीटर |
| वायु संचालित तेल पंप |
- संपीड़न अनुपातः5:1 (उच्च चिपचिपाहट तेल हस्तांतरण के लिए अनुकूलित, उदाहरण के लिए, SAE240)
- कनेक्शनःहवा का प्रवेश (F1/4"G), तेल का निकास (M1/2"G)
- दबाव रेटिंग्सःकार्य दबाव (8 बार), अधिकतम प्रवाह दबाव (40 बार)
- प्रदर्शनःहवा की खपत (125 लीटर/मिनट), सापेक्ष क्षमता (14 लीटर/मिनट), सक्शन ट्यूब का व्यास (42 मिमी)
- उपयुक्त तेल:गियर तेल, हाइड्रोलिक तेल, सिंथेटिक तेल, औद्योगिक भारी तेल (SAE240 तक चिपचिपापन)
|
| मॉड्यूलर ट्रॉली |
- क्षमताः20-60 किलोग्राम ड्रम संगतता (विभिन्न ड्रम आकारों/आकारों के लिए उपयुक्त)
- गतिशीलता:2 फिक्स्ड व्हील्स + 2 रोसर्स (गंभीर कार्यशाला/खेत फर्श पर चिकनी चाल)
- विशेषताएं:पंप समर्थन + ड्रम क्लैंपिंग डिवाइस (गति के दौरान ड्रम/पंप को सुरक्षित करता है)
- समाप्तःजस्ता लेपित (रोड विरोधी, तेल और आर्द्रता प्रतिरोधी)
|
| डिस्पेंसर नली |
- लम्बाईः4 मीटर (ट्रॉली रीपोजिशनिंग के बिना लंबी दूरी के वितरण की अनुमति देता है)
- आईडी (आंतरिक व्यास):1/2" (उच्च चिपचिपाहट वाले तेल का निर्बाध प्रवाह सुनिश्चित करता है)
- सामग्रीःSAE 10R2AT (तेल प्रतिरोधी, पहनने प्रतिरोधी, भारी उपयोग के लिए टिकाऊ)
- कामकाजी दबावः138 बार ( 5:1 पंप से उच्च दबाव आउटपुट संभालता है)
- कनेक्शनःइनलेट/आउटलेट (1/2") (पंप और डिजिटल मीटर के साथ संगत)
|
| डिजिटल मीटर |
- प्रवाह सीमाः1-25 L/Min (पंप की 14 L/Min क्षमता से मेल खाता है)
- सटीकता:±0.5% (तेल भंडार की निगरानी और बिलिंग के लिए सटीक)
- दबाव रेटिंग्सःन्यूनतम कार्य दबाव (5 बार), अधिकतम कार्य दबाव (100 बार)
- कार्य तापमानः-20°C ~ +60°C (ठंडे गैरेज और गर्म औद्योगिक स्थानों के लिए अनुकूलित)
- तेल इनलेट थ्रेडः1/2 बीएसपी/एनपीएसएम (होज आउटलेट के साथ संगत)
|
प्रदर्शन परीक्षण के परिणाम
| परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण परिणाम |
| उच्च चिपचिपाहट तेल हस्तांतरण |
अधिकतम प्रवाह दबाव (40 बार) पर 2 घंटे के लिए SAE240 गियर तेल (उच्च चिपचिपाहट) स्थानांतरित करें |
पंप 14 एल/मिन स्थिर प्रवाह बनाए रखता है; कोई बंद नहीं होता; सक्शन ट्यूब 60 किलोग्राम के ड्रम से 98% तेल निकालता है |
| वितरण की सटीकता |
हाइड्रोलिक तेल (SAE150) के 5L, 10L, 15L वितरित करने के लिए डिजिटल मीटर का उपयोग करें |
मापी गई मात्राएंः 5.01L, 10.02L, 15.01L--सभी ±0.5% सटीकता सीमा के भीतर |
| ट्रॉली गतिशीलता और स्थिरता |
ट्रॉली (60 किलोग्राम के ड्रम के साथ) को गारे के खेतों के रास्ते (100 मीटर की दूरी) पर ले जाएं |
घुमावदार सतहों पर घुमावदार घुमावदार घुमक्कड़ आसानी से चल सकते हैं; फिक्स्ड पहियों से घुमावदार घुमक्कड़ नहीं गिर सकते; ड्रम को क्लैंपिंग डिवाइस से सुरक्षित रखा जाता है |
| तापमान प्रतिरोध |
नली और मीटर का परीक्षण -20°C (ठंडे भंडारण) और +60°C (गर्म कार्यशाला) पर किया जाना चाहिए |
नली लचीली रहती है (कोई भंगुरता/नरमी नहीं); मीटर सटीकता और सामान्य कार्यक्षमता बनाए रखता है |
उत्पाद का विवरण
YD51-012B ट्रॉली-माउंटेड 5:1 ऑयल डिस्पेंसर किट उच्च चिपचिपाहट वाले तेल के हैंडलिंग के महत्वपूर्ण दर्द बिंदुओं को हल करती हैः "अवरोधित पंप, गलत माप, और सीमित गतिशीलता"।51 उच्च संपीड़न पंप + सटीक डिजिटल मीटर + मजबूत मोबाइल ट्रॉलीमुख्य शक्तियों के रूप में, यह भारी शुल्क तेल वितरण के लिए बेजोड़ दक्षता प्रदान करता हैः
5संपीड़न अनुपात पंपः उच्च चिपचिपाहट वाले तेल का मास्टर
- शक्तिशाली तेल हस्तांतरणः5:1 संपीड़न अनुपात 40 बार अधिकतम प्रवाह दबाव उत्पन्न करता है, उच्च चिपचिपाहट तेल के SAE240 की चिकनी हस्तांतरण सक्षम-- एक कार्य है कि मानक 3:1 अनुपात पंपों clogs।यह इसे औद्योगिक गियरबॉक्स और भारी मशीनरी के लिए आदर्श बनाता है.
- कुशल चूषण:42 मिमी व्यास के सक्शन ट्यूब ड्रम के तल तक पहुंचते हैं, अवशिष्ट तेल (≤1L प्रति 60Kg ड्रम) को कम करते हैं और अपशिष्ट को कम करते हैं। 125 L/Min हवा की खपत लंबे समय तक उपयोग के लिए लगातार शक्ति सुनिश्चित करती है।
सटीक डिजिटल मीटर और टिकाऊ नली
- ± 0.5% सटीकता माप:डिजिटल मीटर तेल वितरण में अटकलों को समाप्त करता है, जो औद्योगिक इन्वेंट्री ट्रैकिंग और ग्राहक बिलिंग के लिए महत्वपूर्ण है।उच्च चिपचिपाहट वाले तेल.
- SAE 10R2AT नलीः138 बार के कार्य दबाव और तेल प्रतिरोधी सामग्री के साथ, 4 मीटर की नली पंप से उच्च दबाव आउटपुट का सामना करती है और भारी तेलों से अपघटन का विरोध करती है।इसकी लंबाई ट्रॉली को स्थानांतरित किए बिना लचीला वितरण की अनुमति देती है.
कठोर मॉड्यूलर ट्रॉली: किसी भी कार्यक्षेत्र के लिए गतिशीलता
- 20-60 किलोग्राम क्षमता और जस्ता कोटिंगःट्रॉली तेल के पूर्ण बैरल को आसानी से संभालती है, जबकि जिंक-प्लेटेड फिनिश जंग और तेल के धब्बों का विरोध करती है - नम कार्यशालाओं या बाहरी खेतों के लिए एकदम सही।
- सहज गतिशीलता:2 फिक्स्ड व्हील्स और 2 रोस्टर असमान सतहों (जैसे, बजरी, असमान कंक्रीट) पर आसानी से स्थानांतरित करने की अनुमति देते हैं, जिससे यह इनडोर औद्योगिक स्थानों और आउटडोर खेतों दोनों के लिए उपयुक्त है।
अनुप्रयोग परिदृश्य
औद्योगिक गियरबॉक्स तेल रिफ्यूलिंग
परिदृश्य की आवश्यकता:एक विनिर्माण संयंत्र 12 औद्योगिक गियरबॉक्सों (प्रत्येक को 25L SAE240 गियर तेल की आवश्यकता होती है) को मासिक रूप से ईंधन भरता है। उच्च चिपचिपाहट वाला तेल मानक पंपों को बंद कर देता है, और इन्वेंट्री के लिए सटीक माप की आवश्यकता होती है।
ऑपरेशन प्रक्रियाः
- सेटअपःट्रॉली के लिए एक 60KG SAE240 ड्रम को सुरक्षित करें; पंप के F1/4 "जी हवा इनलेट को कारखाने की हवा की आपूर्ति से कनेक्ट करें; 4 मीटर की नली और डिजिटल मीटर को संलग्न करें
- वितरण:5:1 पंप ~ 107 सेकंड में गियरबॉक्स प्रति तेल के 25L स्थानांतरित करता है (14 एल / मिनट क्षमता); मीटर इन्वेंट्री के लिए प्रत्येक डिस्पेंस रिकॉर्ड करता है
- दक्षताः12 गियरबॉक्स ~ 21 मिनट में रिफिल; कोई बंद या प्रवाह में रुकावट नहीं
- स्थायित्वःट्रॉली का जस्ता आवरण कारखाने की धूल का सामना करता है; नली बिना रिसाव के 40 बार के दबाव को संभालती है
प्रभाव:उच्च-संपीड़न पंप से बद्धी दूर होती है; सटीक मीटर से इन्वेंट्री सरल होती है।
भारी मशीनरी सेवा केंद्र
परिदृश्य की आवश्यकता:एक सेवा केंद्र में प्रतिदिन 8 खुदाई मशीनों का रखरखाव होता है (प्रत्येक को 30 लीटर हाइड्रोलिक तेल की आवश्यकता होती है, SAE180) । केंद्र को विभिन्न खाड़ी में सेवा मशीनों के लिए एक मोबाइल डिस्पेंसर की आवश्यकता होती है।
ऑपरेशन प्रक्रियाः
- सेटअपःप्रत्येक खुदाई के लिए ट्रॉली ले जाएँ; clamping डिवाइस के साथ ड्रम को सुरक्षित; हवा की आपूर्ति कनेक्ट
- वितरण:~ 129 सेकंड में 30L हाइड्रोलिक तेल स्थानांतरित करें; 4 मीटर की नली ट्रॉली को फिर से स्थापित किए बिना खुदाई मशीन के तेल टैंक तक पहुंचती है
- गतिशीलता:ट्रॉली सेवा खण्डों (कंक्रीट के फर्श) के बीच सुचारू रूप से चलती है; वितरण के दौरान स्थिरता के लिए रोस्टर लॉक
- सटीकता:मीटर हाइड्रोलिक प्रणाली क्षति को रोकने, कोई ओवरफिलिंग सुनिश्चित करता है
प्रभाव:मोबाइल डिजाइन से समय की बचत होती है; उच्च दबाव वाला पंप SAE180 तेल को संभालता है।
बड़े पैमाने पर कृषि ट्रैक्टरों का रखरखाव
परिदृश्य की आवश्यकता:एक फार्म में 15 ट्रैक्टरों (प्रत्येक को 20 लीटर गियर तेल की आवश्यकता होती है, SAE200) को मौसम के अनुसार सेवाएं दी जाती हैं। फार्म में गारे के रास्ते हैं, और तेल को बाहर वितरित किया जाना चाहिए।
ऑपरेशन प्रक्रियाः
- सेटअपःट्रॉली (60 किलोग्राम ड्रम के साथ) को उपयोगिता वाहन पर लोड करें; फार्म के रखरखाव क्षेत्र में परिवहन करें
- वितरण:~ 86 सेकंड में ट्रैक्टर प्रति 20L तेल स्थानांतरित करने के लिए पंप का उपयोग करें; डिजिटल मीटर मात्रा सत्यापित करता है
- बाहरी अनुकूलन क्षमताःट्रॉली चक्की के पथों पर चलती है; जस्ता चढ़ाना बारिश और आर्द्रता का सामना करता है; नली 10-30 डिग्री सेल्सियस के बाहरी तापमान में लचीली रहती है
- सुविधाःएक तकनीशियन सभी 15 ट्रैक्टरों को ~21.5 मिनट में संभालता है
प्रभाव:टिकाऊ ट्रॉली आउटडोर उपयोग के लिए उपयुक्त है; उच्च चिपचिपाहट संगतता ट्रैक्टर की जरूरतों के अनुरूप है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: SAE240 तेल को स्थानांतरित करते समय पंप अवरुद्ध हो जाता है। इसे कैसे ठीक करें?
A1: बंद होना आमतौर पर अपर्याप्त वायु दबाव या तेल तापमान के कारण होता है। समाधानः
- वायु दबाव की जाँच करें:सुनिश्चित करें कि हवा कंप्रेसर प्रदान करता है 8 बार (कार्य दबाव) - कम दबाव पंप शक्ति को कम करता है
- तेल गर्म करें:चिपचिपाहट को कम करने के लिए SAE240 तेल को 30-40°C तक गर्म करें (ड्रम हीटर का उपयोग करके)
- सक्शन ट्यूब को साफ करें:42 मिमी ट्यूब निकालें और शेष तेल को साफ करने के लिए डीजल के साथ इसे फ्लश करें। ये कदम चिकनी प्रवाह बहाल
प्रश्न 2: क्या ट्रॉली 20 किलोग्राम (जैसे, 10 किलोग्राम) से छोटे ड्रम पकड़ सकती है?
A2: हाँ, लेकिन ड्रम क्लैंपिंग डिवाइस का सही तरीके से प्रयोग करें:
- क्लैंप समायोजित करेंः10Kg ड्रम को सुरक्षित करने के लिए क्लैंपिंग डिवाइस को कसें (लौस क्लैंप अस्थिरता का कारण बनता है)
- ट्रॉली में वजन जोड़ेंःहल्के ड्रम को संतुलित करने के लिए ट्रॉली के खाली पक्ष पर एक छोटा वजन (जैसे, 5 किलोग्राम) रखें - आंदोलन के दौरान टिलिंग को रोकता है
- गति कम करें:ट्रॉली को धीरे-धीरे आगे बढ़ाएं ताकि छोटे ड्रम को स्थानांतरित न किया जा सके। ट्रॉली का डिज़ाइन मामूली समायोजन के साथ विभिन्न ड्रम आकारों को समायोजित करता है
प्रश्न 3: डिजिटल मीटर का डिस्प्ले तेज धूप में नहीं पढ़ा जा सकता है। क्या करें?
A3: निम्नलिखित चरणों के साथ दृश्यता में सुधार करेंः
- प्रदर्शन कोण समायोजित करेंःचकाचौंध को कम करने के लिए मीटर को थोड़ा नीचे झुकाएं
- सनशेड का प्रयोग करें:प्रत्यक्ष सूर्य के प्रकाश को रोकने के लिए एक छोटी, पोर्टेबल सनशैड (मीटर के आकार के अनुरूप) लगाएं
- चमक को कैलिब्रेट करेंःजांचें कि क्या मीटर में चमक समायोजन बटन है (उपयोगकर्ता के मैनुअल को देखें) -बाहरी उपयोग के लिए चमक बढ़ाएं। यदि कोई बटन मौजूद नहीं है, तो छाया सबसे प्रभावी समाधान है
प्रश्न 4: पंप की सेवा अवधि को बढ़ाने के लिए उसे कैसे बनाए रखा जाए?
A4: मुख्य रखरखाव चरणः
- उपयोग के पश्चात फ्लशिंगःउच्च चिपचिपाहट वाले तेल को स्थानांतरित करने के बाद, अवशिष्ट मोटी तेल को साफ करने के लिए पंप के माध्यम से 5-10L कम चिपचिपाहट वाले तेल (जैसे, SAE30) चलाएं
- सक्शन ट्यूब को साफ करें:तेल के जमा होने से बचने के लिए ट्यूब को हर महीने निकालें और कुल्ला करें
- स्नेहन कनेक्शनःतेल प्रतिरोधी स्नेहक की एक छोटी मात्रा को हवा के इनलेट (F1/4"G) और तेल आउटलेट (M1/2"G) पर प्रति तिमाही लागू करें
- ठीक से स्टोर करें:पंप और ट्रॉली को सूखे, वेंटिलेटेड क्षेत्र में रखें - पंप में तेल के साथ भंडारण से बचें, क्योंकि यह समय के साथ बंद हो सकता है
